メジャリングブロックの使い方

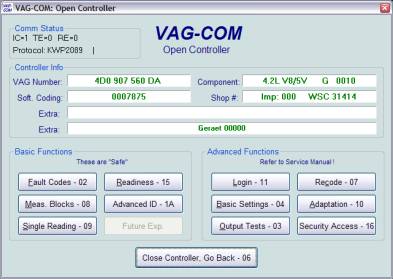

Ｓｅｌｅｃｔ Ｃｏｎｔｒｏｌｅ Ｍｏｄｕｌｅ画面から調べたいコントローラーを選択して下のような画面を表示させます。

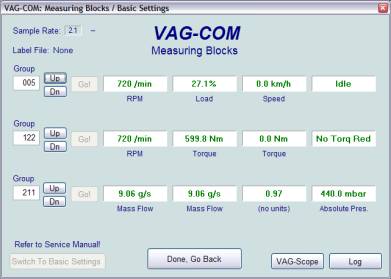

〔Meas　Block－０8〕をクリックすると下のような画面に進みます。

この画面でコントロールモジュールからあらゆるデータをリアルタイムで読み取ることができます。



〔Ｕｐ〕〔Ｄｎ〕で０００番から２５５番のコントロールモジュールを選択します。「ＥＲＲＯＲ；Ｇｒｏｕｐ ｘｘｘ Ｎｏｔ Ａｖａｉｌａｂｌｅ」が表示されることがありますが、全ての番号に対応するコントロールモジュールが存在するわけではありません。抜けている番号もあります。

またＧｒｏｕｐボックスにグループ番号を入力してコントロールモジュールを選択することもできます。



〔Ｌｏｇ〕でメジャリングブロックで表示させたデータを記録することができます。詳しくはデータロギングの説明を御覧ください。



〔Ｓｗｉｔｃｈ ｔｏ Ｂａｓｉｃ Ｓｅｔｔｉｎｇｓ〕で現在表示中のデータのＢａｓｉｃ Ｓｅｔｔｉｎｇｓ画面に移動することができます。ただし、この機能は参照できる適切なサービスマニュアルがない限りは使用しないようにしてください。そのためこのボタンは通常はグレーで表示されています。



メジャリングブロックで表示されるデータはコントロールモジュールや年式、車種によって異なります。ディーラーのリペアマニュアルに記載されているグループもありますが、リペアマニュアルに載っていないグループも数多くあります。メジャリングブロックが他に悪影響を与える可能性はないので、自分でいろいろなグループのデータを探ってみてください。

ＶＡＧ－ＣＯＭはコントロールモジュールの「生の」データを、℃やkm/hなどのわかりやすい単位に変換して表示することができます。（注：グループ０００番や他のいくつかのグループは４つではなく、例外的に１０のデータを処理しています。この場合、データに単位をつけて表示することはできません。また、これらは画面の一番上の一列目にだけ表示することができます。）

ＶＡＧ－ＣＯＭはそれぞれのデータがどういう意味を持つかについてできるだけわかりやすい形で表示できるように作られていますが、コントロールモジュールから送られる生のデータには必要な情報が含まれていない場合もあります。例えば、あるデータがＴｅｍｐｅｒａｔｕｒｅ（温度）であるということはわかっても、それが冷却水の温度なのか、油温なのか、吸気温なのか表示することができないことがあります。

この問題を解消するために、ＶＡＧ－ＣＯＭはＬａｂｅｌ Ｆｉｌｅｓ（ラベルファイル）を利用しています。特定のコントロールモジュールのラベルファイルが存在しない場合、ＶＡＧ－ＣＯＭはそのデータが何を意味するのかできる限りの推測をするようになっています。詳しくはラベルファイルの説明を御覧ください。



Sample Rate（サンプルレート）：例えば97年式ＶＲ６のＥＣＵからは1秒間に４．０個のサンプルを取り出すことができます（１つのグループを読み取る場合）。このＥＣＵは９６００baud（baud＝1秒間に何回復調ができるかを表す単位）の通信速度ですが、もっと新しいＥＣＵは１，０４０baud以上です。もちろん同時にいくつものグループを表示させる場合は通信速度は低くなり、２つのグループの場合は２．０個、３つのグループの場合は１．３個程度になります。サンプルレートは他の条件（コントローラーの種類、ＰＣの性能など）によっても変わってきます。

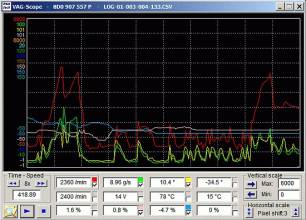

〔ＶＡＧ－Ｓｃｏｐｅ〕をクリックすると、プラグインソフトのＶＡＧ－Ｓｃｏｐｅが起動します。メジャリンググループの情報を下のようなグラフまたはゲージの形で表示させることができます。詳しくはＶＡＧ－Ｓｃｏｐｅの説明を御覧ください。
