2008年06月　　ステアリングホイール交換

私のＳ８もだいぶお疲れのようでして、各部の傷み（痛み？）が目だつようになってきました。

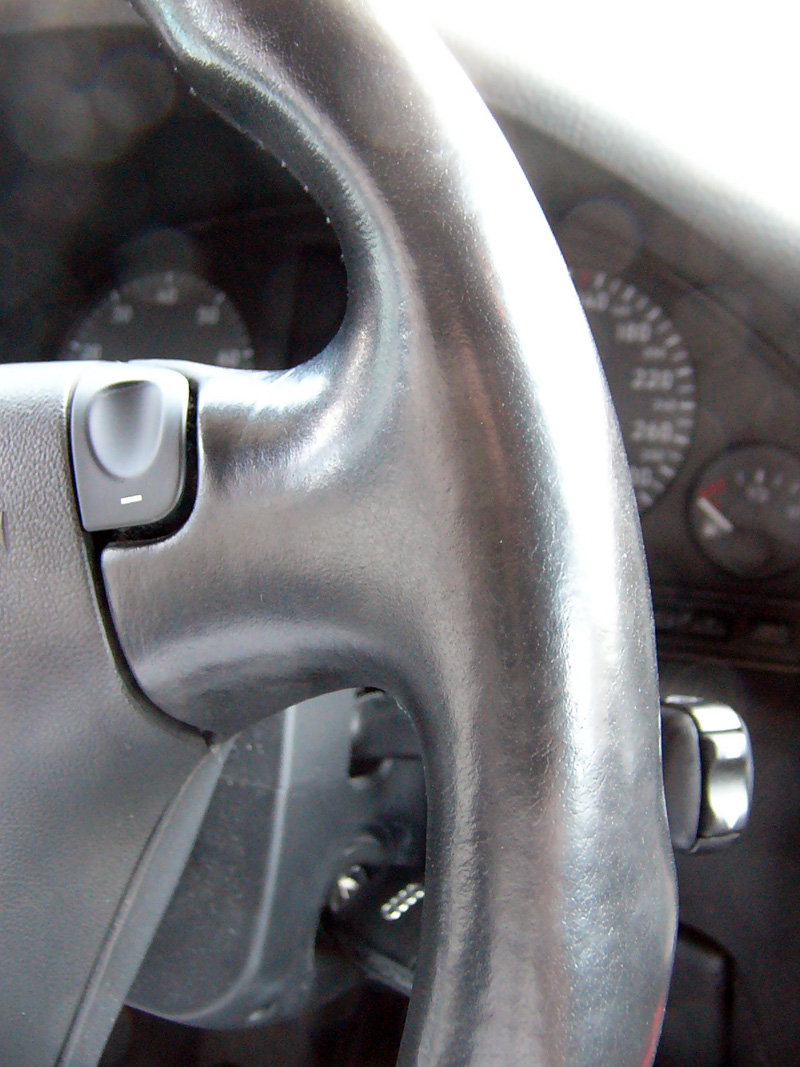

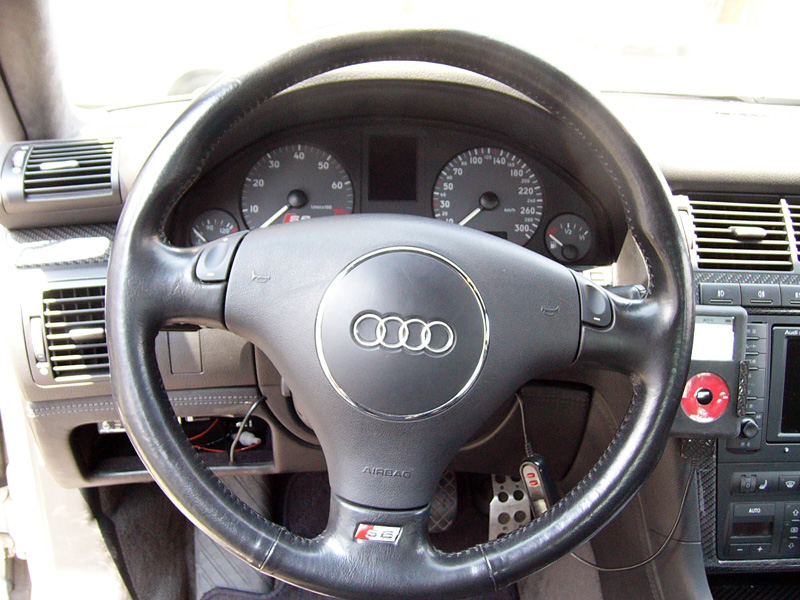

特にステアリングホイールがテカテカになってしまいました。

これをきれいにするには、張り替える、カバーで覆う、など考えましたが、
どうせなら交換しようと準備しました。

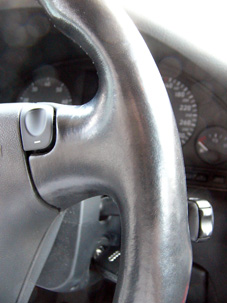

拡大すると、なんか汚いですね。
まずエアバッグを外すために、バッテリー端子を外してから作業開始です。

写真を取り忘れましたが、エアバッグはハンドルの背面から２カ所でネジ留めされています。
トルクスM6-13
ネジは完全には抜けません。
フリーになるまでゆるめると、エアバッグを外せます。
　

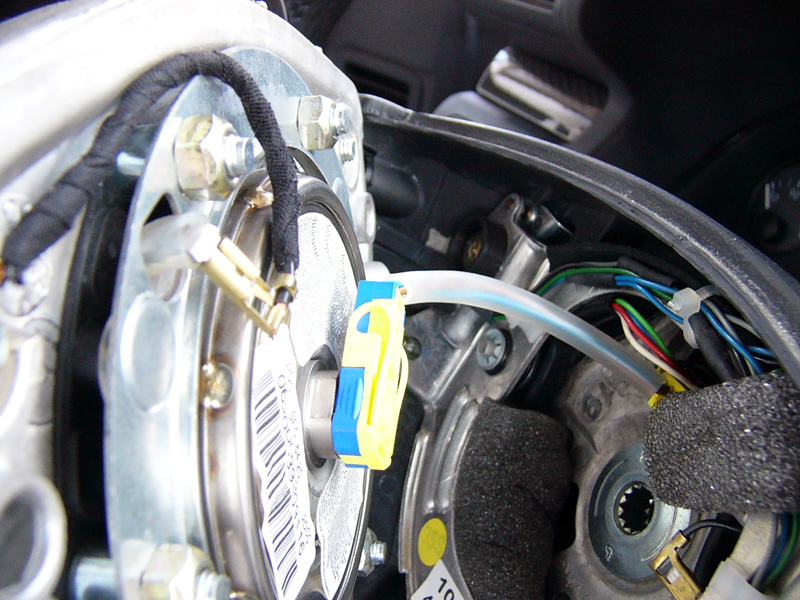

エアバッグの後ろ側には配線ケーブルがありますので、
ケーブルを外さないといけません。
簡単には抜けないようにストッパーのついたコネクターですから
まず、ストッパー部分を引き抜き浮かしあげます。

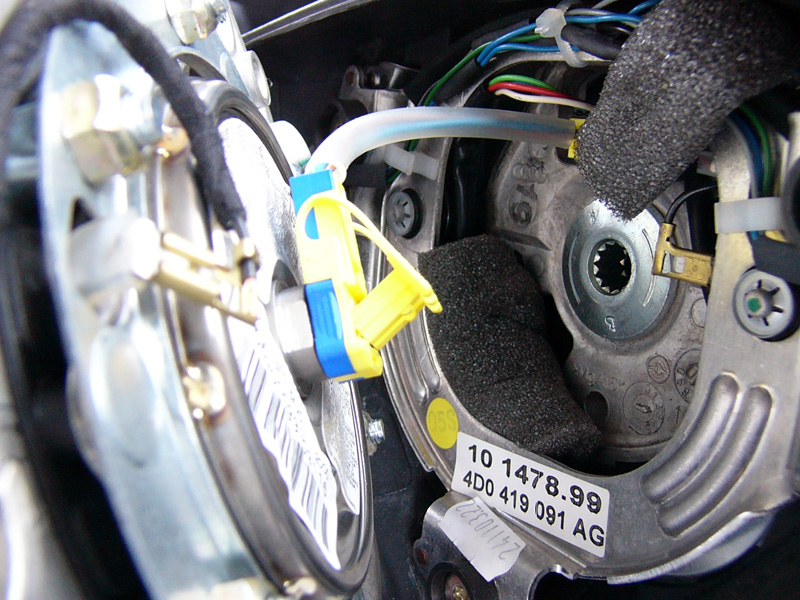

左の写真でストッパーが浮いていますね。

ストッパーが浮いた状態で、コネクターを引き抜くと、
エアバッグは完全に離脱します。

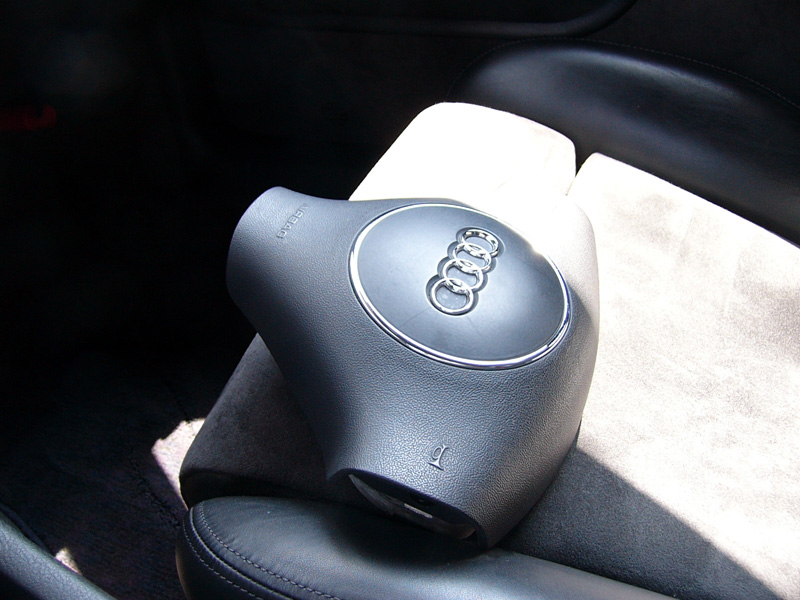

外したエアバッグは、何かの衝撃で爆発するかも知れませんので、上に向けて安置します。
もし下に向けておいて暴発すると、エアバッグが飛びますので大変危険です。

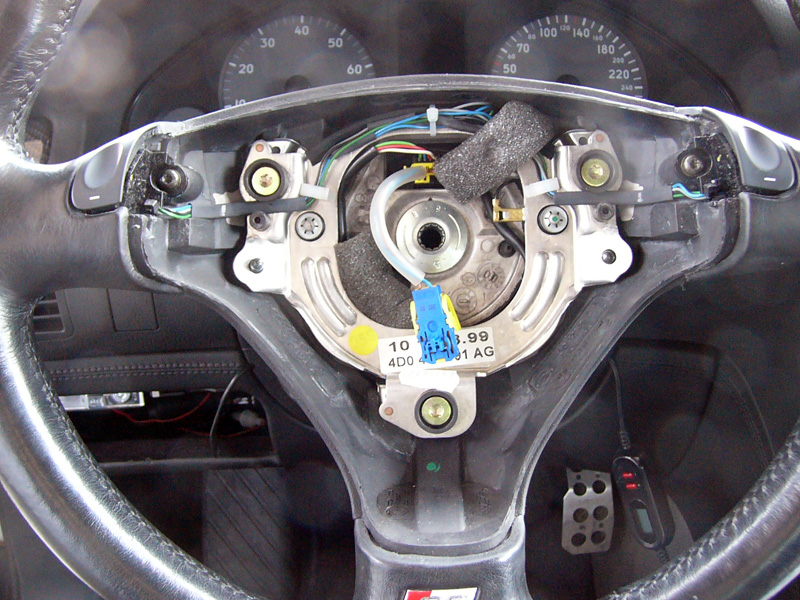

中央にあるのが、ハンドルを固定しているネジです。

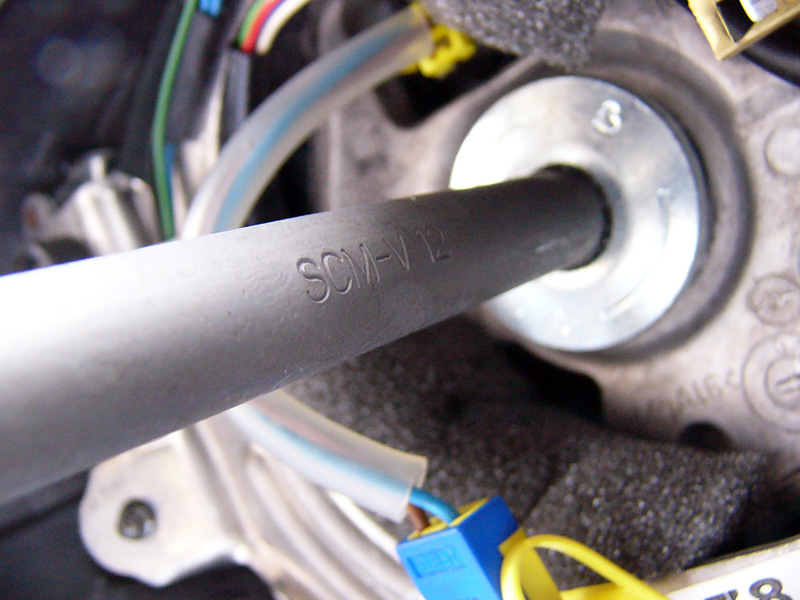

ねじ山は、３重４角ビットレンチ：Ｖ１２
( XZN:正方形を同心円上に３つ角度違いで配置すると、１２角)


すんごいトルクで締め上げてますから、除去には一苦労します。
私の腕力では無理でしたので、脚力を利用しました。

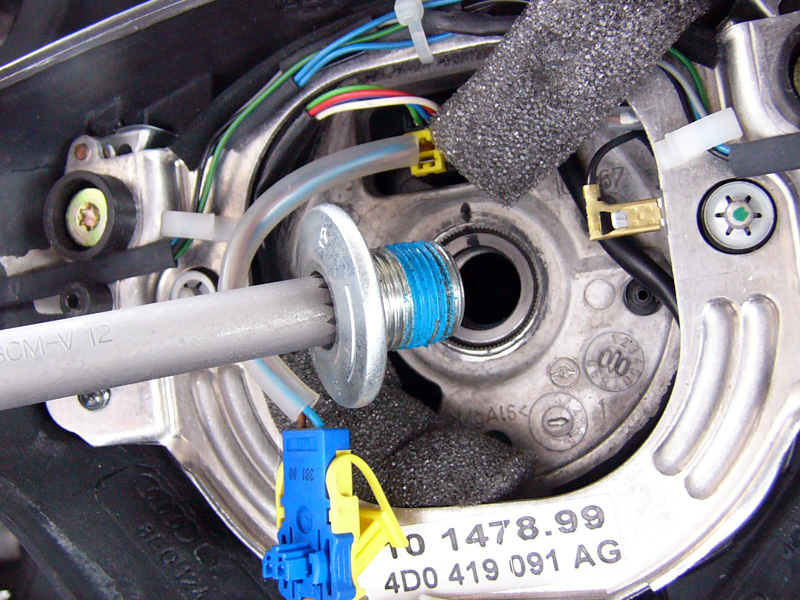

ネジ：ソケットヘッドを外すとき。
直進方向で、しっかりマーキングしてありました。

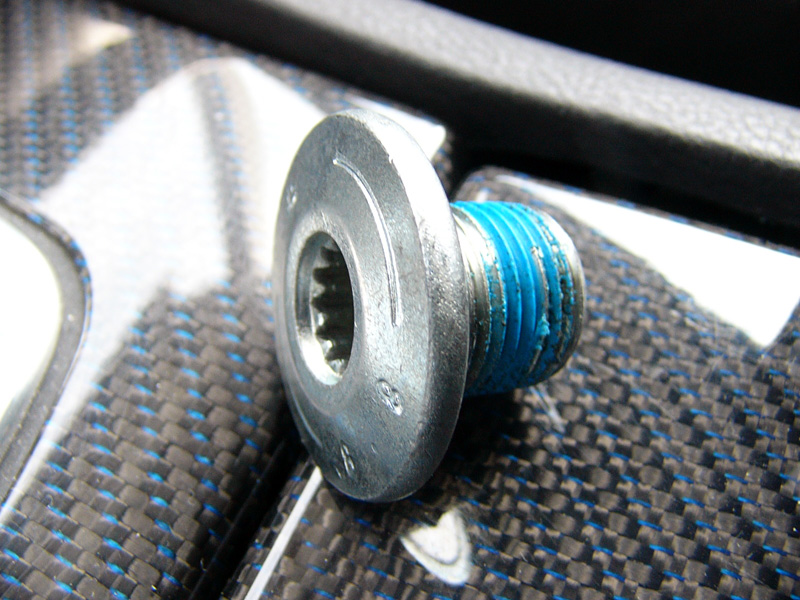

ソケットヘッド、
ほんとは再利用してはいけないらしいですが、このまま再利用させていただきます。







S8
A4

　

毎度のことながら、ここで問題発生！

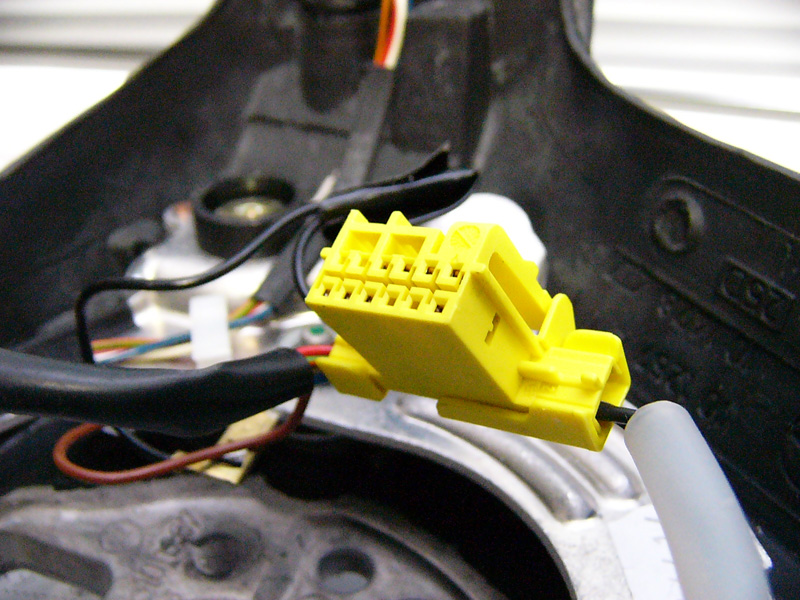

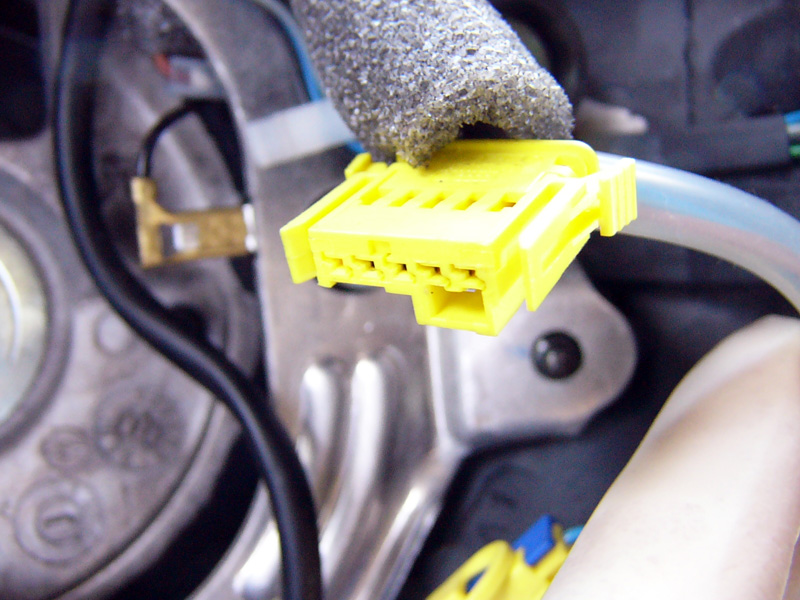

Ｓ８ステアリングのケーブルコネクター（画像左）と、
用意したA4ステアリングのコネクター（画像右）の形状が異なります！

このコネクターでティプトロなどやエアバッグをコントロールするはずです。ですから、大変まずい！！

配線を半田ごてでいじるか、、、、

いろいろ考えましたが、
電気的な部品すべてを、Ｓ８ステアリングから外して、
新しいステアリングに移植することにしました。

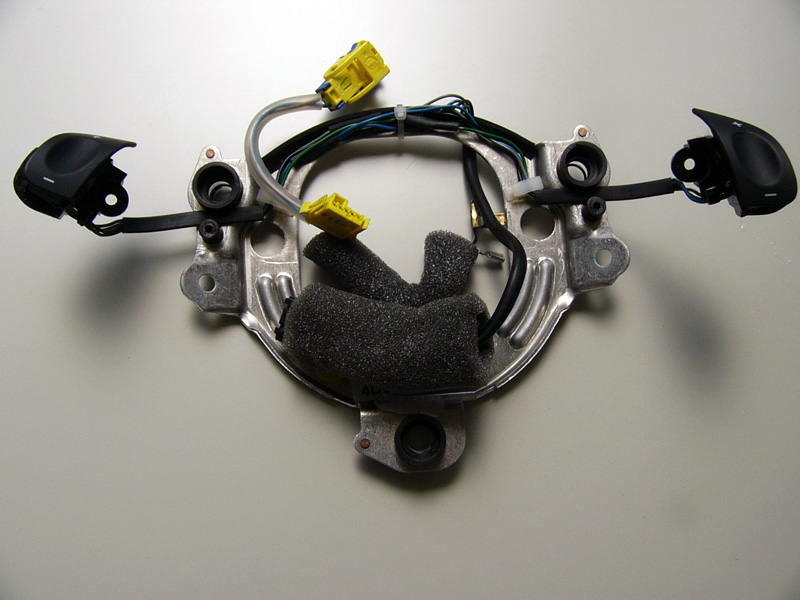

画像は、全部外した状態。

ほとんどの部品は、トルクスネジ数本で固定されているだけでしたので
ばらしは簡単。

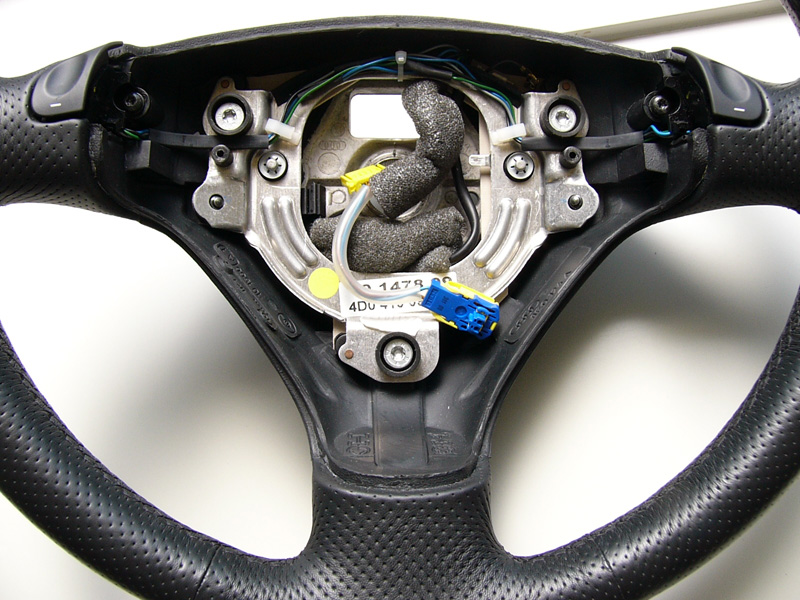

ばらした部品を組み込んだ状態。
いわゆるポン付けできました。

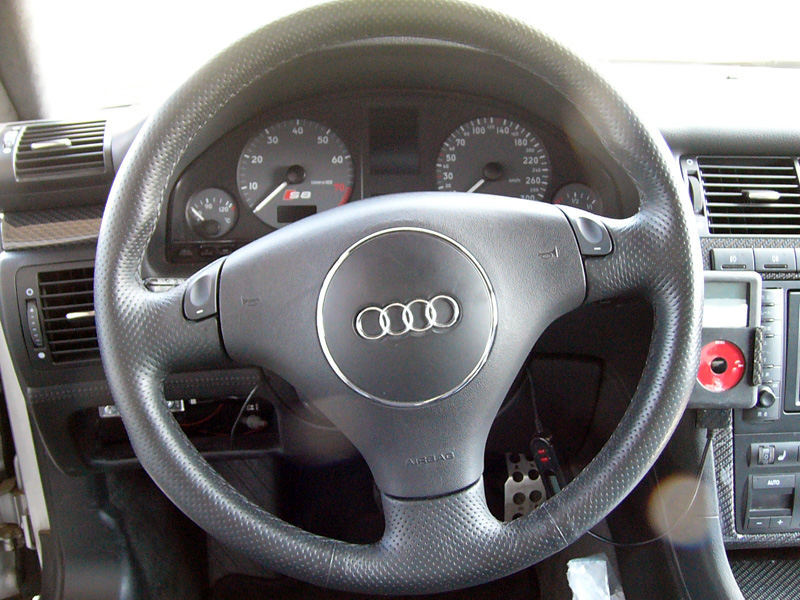

新しいハンドル装着の図

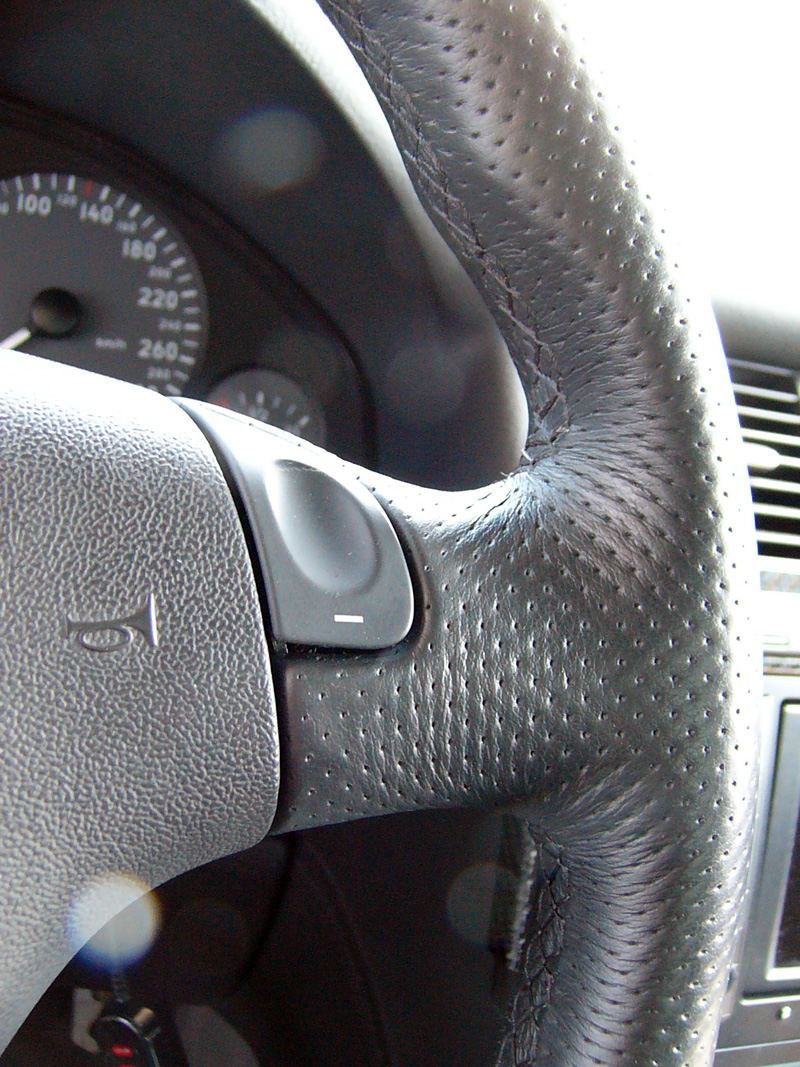

エンボス仕上げの革
Ａ４のＳラインなどに一時期採用されていたハンドルです。
パドルタイプも可能だと思いますが、
私の運転スタイルでは、パドルよりもそのＳＷになれているので、こちらを選択しました。
テカテカのハンドルが、しっとりと落ち着き大満足です、
ただ、以前はハンドルにＳ８エンブレムがついていましたが、
このハンドルにはついていません。
後付けできるのかと思ってましたが、無理でした。


まだまだ　つづくでしょう！





　
